MODELO B-1003 (Acero inoxidable)
CODIGO TIPO: OIA020A (Articulación de rodilla con cierre suizo con o sin sistema de amortiguación)
C.I.: O0020884
MODELO B-1003 (Duraluminio)
CODIGO TIPO: OIA020A (Articulación de rodilla con cierre suizo con o sin sistema de amortiguación)
C.I.: O0020890

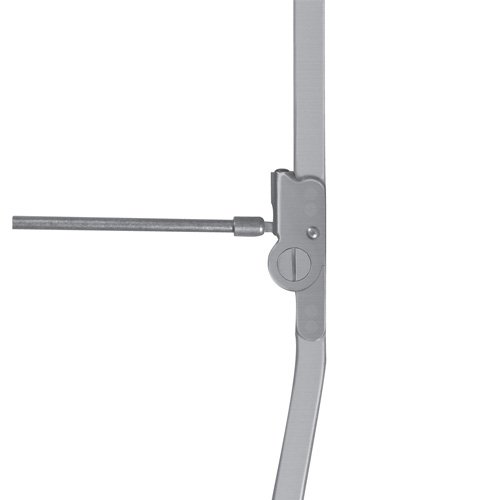

Este sistema tem uma alavanca com mola que ajusta automaticamente o acessório de bloqueio quando a perna do paciente é completamente estendida.
Este modelo é altamente recomendado para pacientes com função manual limitada.
O Modelo 1003 está disponível com a unidade de articulação inferior contornada.
Especificar se quer direita, esquerda ou ambos os contornos. Disponível em placas de 5mm e 6mm de espessura, com 16mm ou 20mm de largura.
As placas podem ser de duralumínio ou aço, enquanto a junta é sempre feita de aço inoxidável endurecido (304-2B).
Para encomendar qualquer parte da articulação especificar a referência exacta da articulação, indicando o lado direito ou esquerdo, medial ou lateral, seguido do número da peça desejada.
Junta de aço
Placa disponível em duralumínio ou aço
Tem um único eixo
referencia |
pletina |
lado |
material pletina |
---|---|---|---|
B-1003-A4R |
6x20 |
derecho |
duraluminio |
B-1003-A4L |
6x20 |
izquierdo |
duraluminio |
B-1003-A6R |
5x20 |
derecho |
duraluminio |
B-1003-A6L |
5x20 |
izquierdo |
duraluminio |
B-1003-B4R |
6x16 |
derecho |
duraluminio |
B-1003-B4L |
6x16 |
izquierdo |
duraluminio |
B-1003-B6R |
5x16 |
derecho |
duraluminio |
B-1003-B6L |
5x16 |
izquierdo |
duraluminio |
referencia |
pletina |
lado |
material pletina |
---|---|---|---|
B-1003-A6SR |
5x20 |
derecho |
acero |
B-1003-A6SL |
5x20 |
izquierdo |
acero |
B-1003-B6SR |
5x16 |
derecho |
acero |
B-1003-B6SL |
5x16 |
izquierdo |
acero |

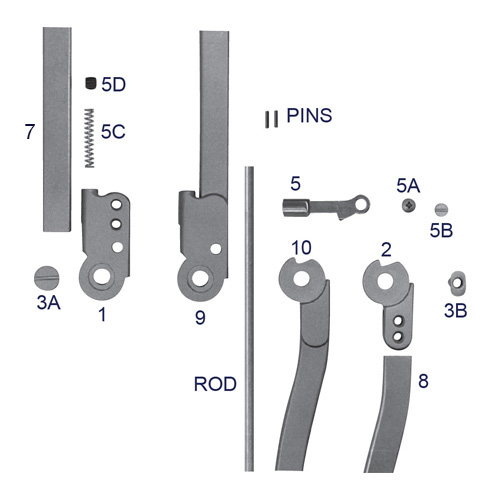

Para pedir un repuesto, indique la referencia exacta de la pieza deseada, de la siguiente manera:
B-1003-X-Y-Z
X=al nº correspondiente a dibujo
Y=(L) si es del lado izquierdo (R) si es del lado derecho
Z=(M) si corresponde a la parte medial (L) si corresponde a la parte lateral.
Por ejemplo: B-1003-3A-L-L
